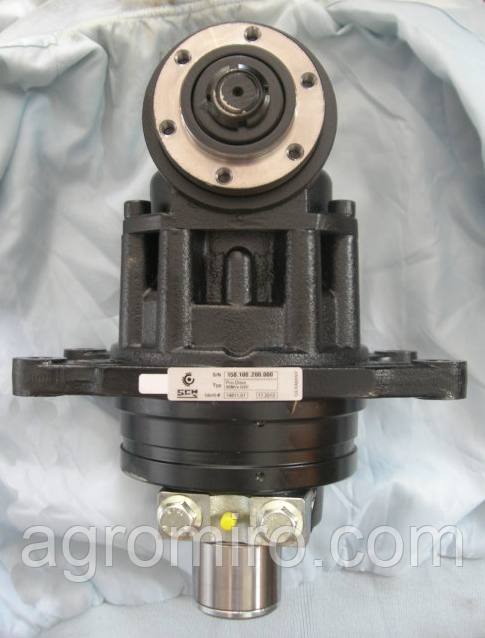

Механізм привода ножа мп н ( Шумахер)

Планетарний привід ріжучого апарату зернової жниварки комбайна (мп н) Шумахер

Призначений для переобладнання зернових жниварок комбайнів вітчизняного і імпортного виробництва при установці на ці жатки ріжучого апарату за типом Шумахер.

Механізм привода ножа мп н ( Шумахер) призначений для перетворення обертального руху шківа в зворотно-поступальний рух повзуна сполученого з ріжучим апаратом жнивної частини жниварки.

У планетарному приводі використовуються планетарні передачі, які забезпечують тільки поздовжній рух ножа в горизонтальній площині, тим самим відсутня вертикальна складова ходу головки ножа (наприклад МКШ), що дозволяє значно знизити шум, вібрацію, навантаження на головку ножа, і збільшити швидкість різання.

Максимальна кількість ходів на МКШ 360 хід/хв а на мп н до 850 хід/хв

Встановлюється на всі моделі і типи жаток вітчизняного та імпортного виробництва
Выпускаются планетарные приводы горизонтальные или вертикальные. Отличие у них в плоскости вращения шкива основного привода.
Технические характеристики:

•кол-во двойных ходов ножа- 1200/мин
•число одинарных ходов ползуна- 1200 ход/мин
•число оборотов шкива- 600 об/мин
•масса- 30 кг

Отличительные особенности от других приводов ножа жатки:

• Надежность работы.
• Высокая скорость резания-гарантия высокой производительности.
• Небольшие потери мощности при превращении вращательного движения в возвратно-поступательное движение головки ножа-обеспечивают небольшое нагревание редуктора в процессе работы.
• За рахунок високих швидкостей ножа різального апарата він практично не забивається на всіх культурах.
• Агрегат з планетарним приводом і системою швидкого різання забезпечує хороший зріз при будь-якій вологості і будь-яких культур.
• Відсутні втрати ходу при будь-якому навантаженні на ножі.
